PICTOFORM®
Ledelinjer
- Gør det offentlige rum tilgængeligt for alle
GH Form tilbyder Europas bredeste sortiment af taktile ledelinjer for blinde og svagtseende – kendt som Pictoform®. Vi har gennem 20 år udviklet taktile ledelinjer af høj kvalitet. De taktile ledelinjer er testet og godkendt af blinde og svagtseende. Ledelinjerne gør dit byrum mere trygt, brugervenligt og inkluderende.
Hvad er en taktil ledelinje?

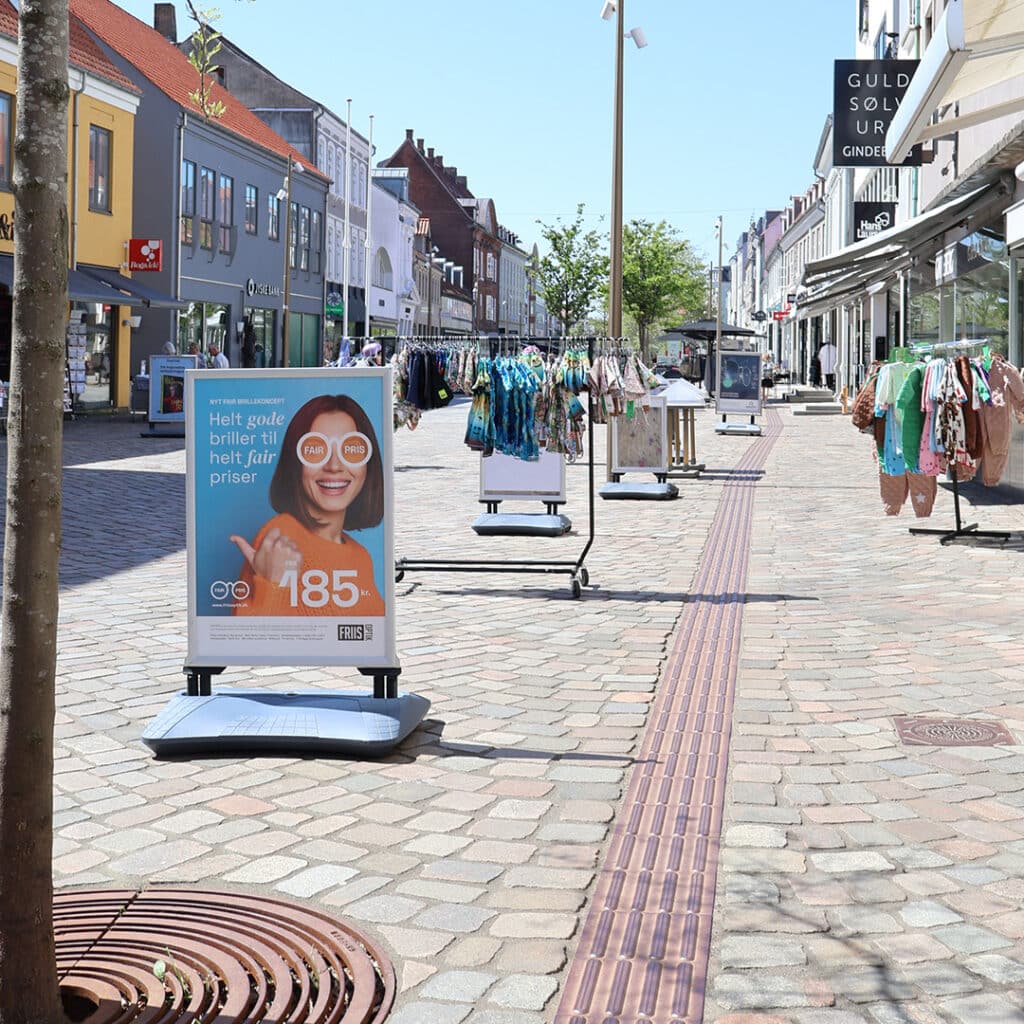

En taktil ledelinje er en linje med en følbar overflade, fx riller eller knopper, der gør det muligt for blinde og svagtseende at finde vej. Ordet ”taktil” betyder mærkbar eller følbar. Ofte bruges taktile ledelinjer ved trafikale knudepunkter, åbne pladser, gågader og bymidter. Taktile fliser med belægning af fx knopper kan også bruges til at gøre blinde eller svagtseende opmærksomme på en forestående forhindring, såsom en trappe eller en fodgængerovergang.

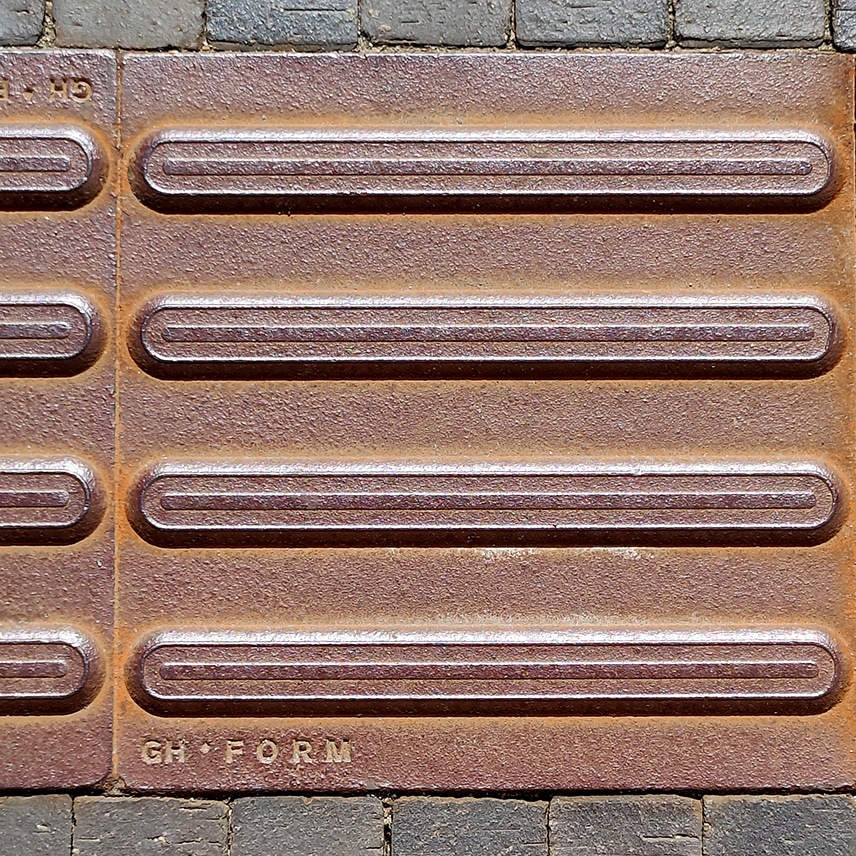

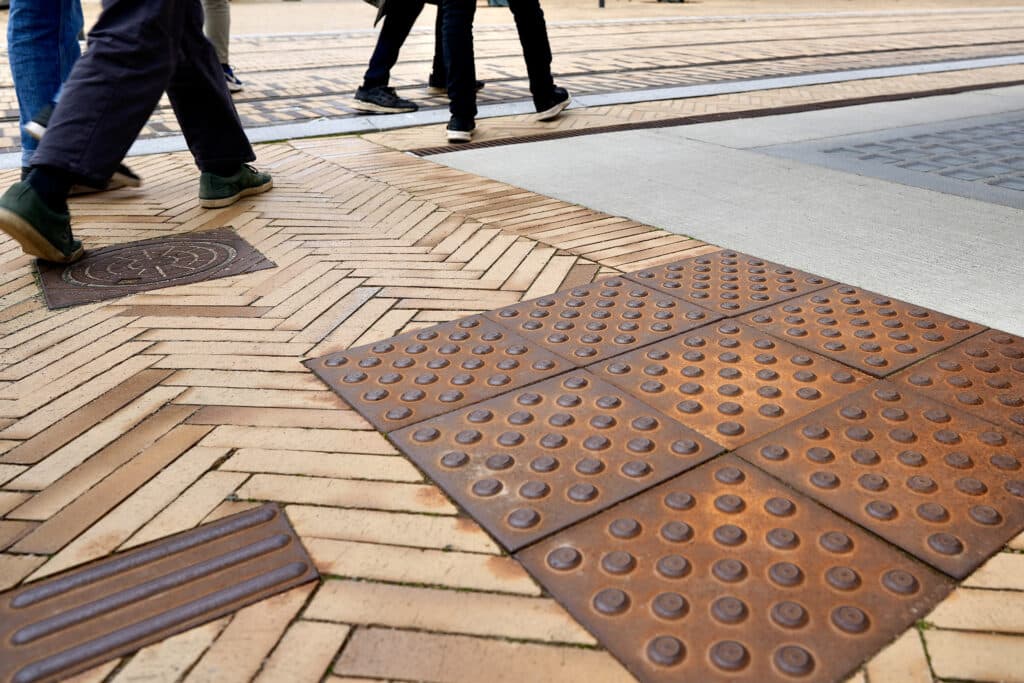

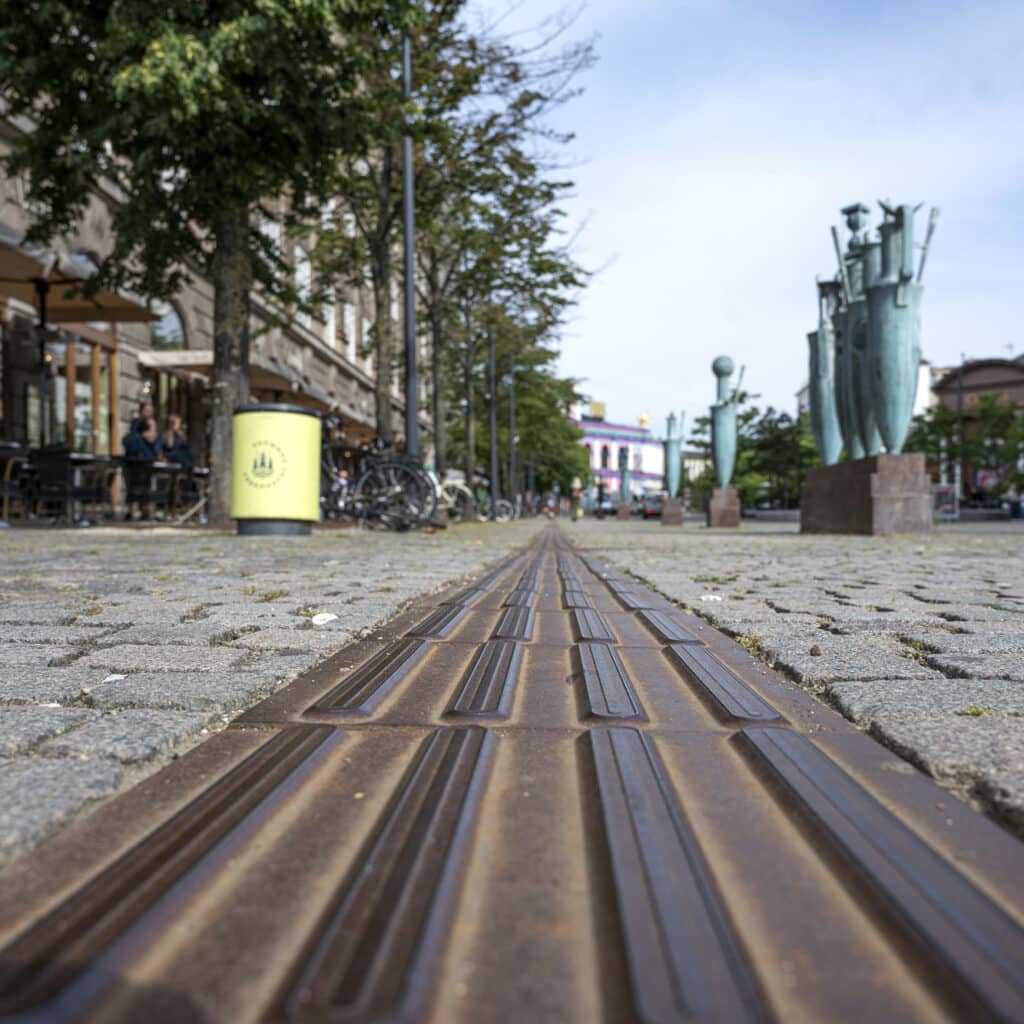

Fliser

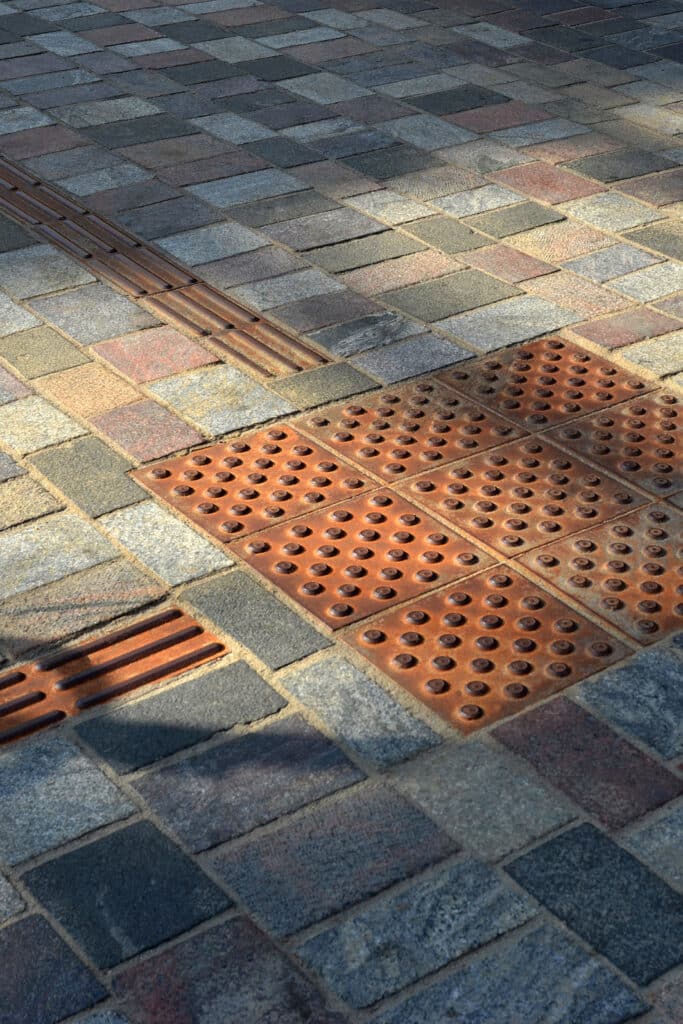

De taktile fliser i støbejern har en ekstremt høj slidstyrke og kan bruges i kombination med anden belægning. Fliserne har istøbt taktile markeringer med ledelinjer eller markeringsknopper, Desuden har de en akustik, som kan høres, når man går med mobility-stokken. Akustikken i de taktile fliser er dermed en ekstra hjælp til blinde og svagtseende.

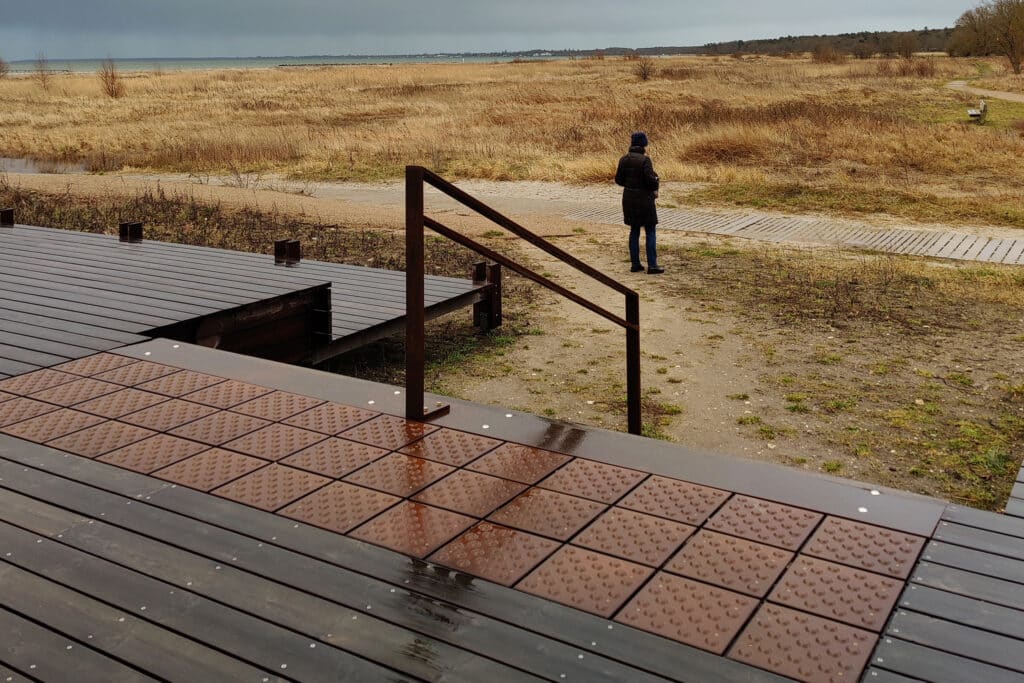

Klinker

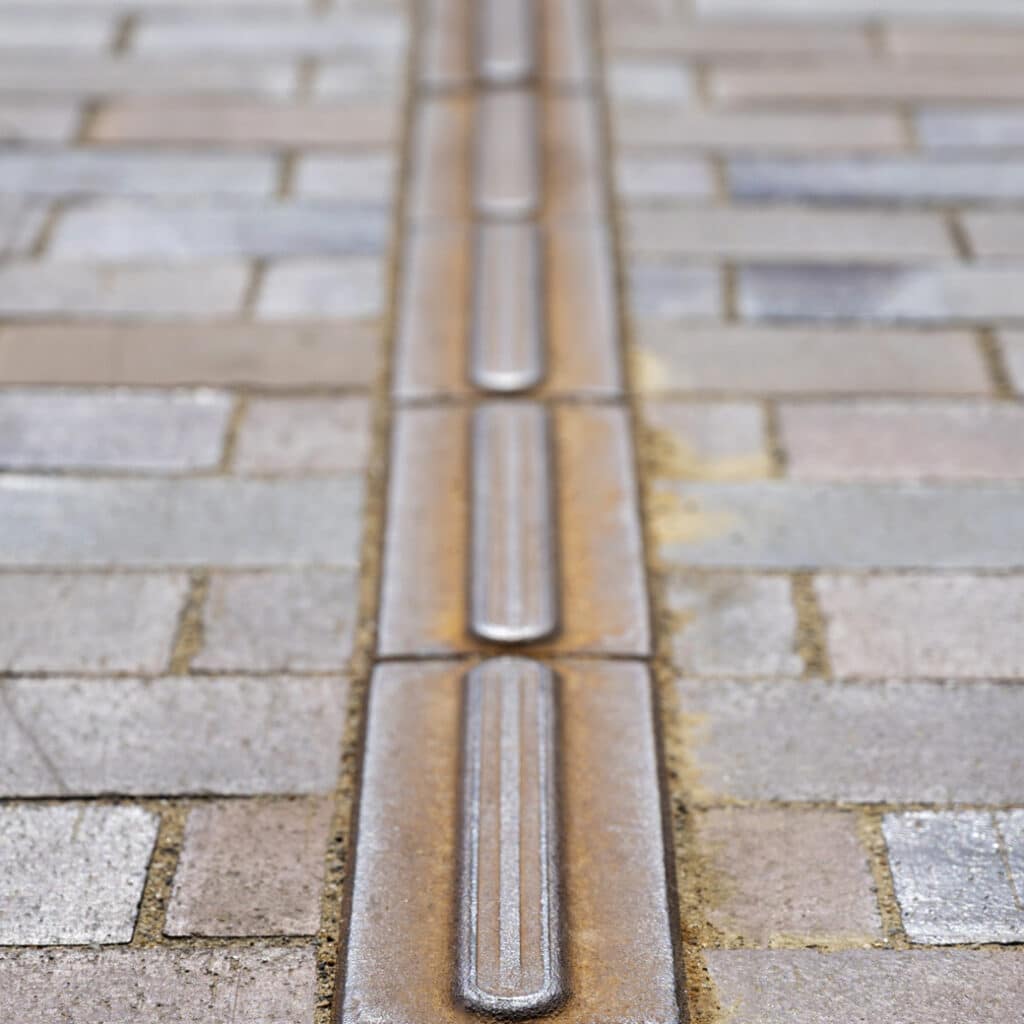

Klinker med ledelinjer produceres i støbejern i samme design som fliserne. De 8 mm høje støbejernsklinker hæftes fast på den eksisterende flisebelægning. Undersiden af klinkerne er støbt med riller for optimal vedhæftning. Klinkerne er nemme at lægge, og ligesom fliserne er de ekstremt holdbare.

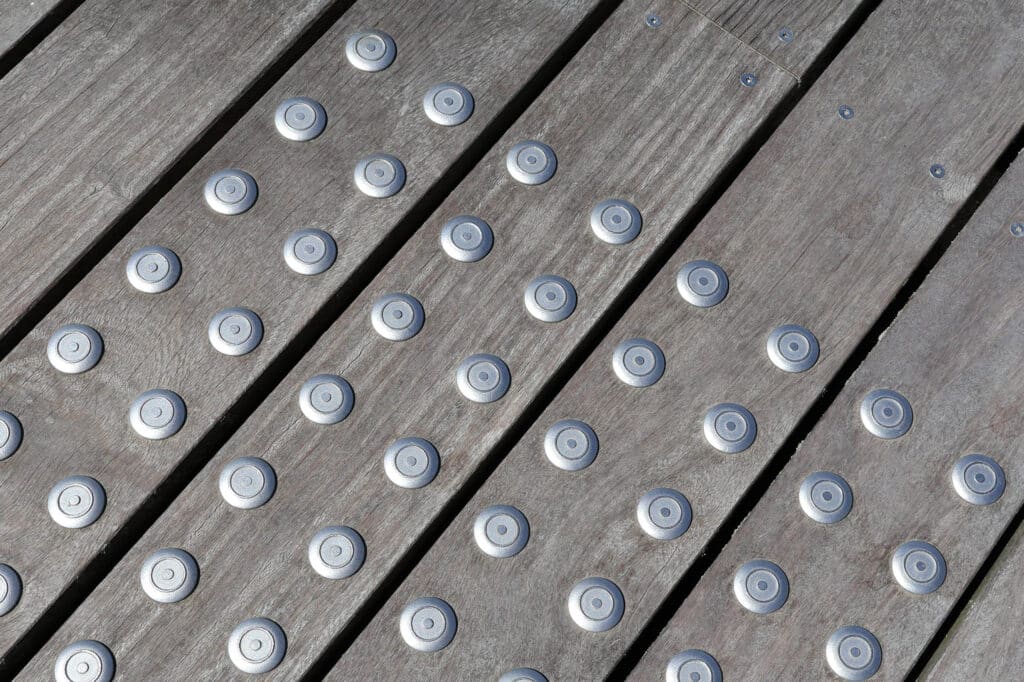

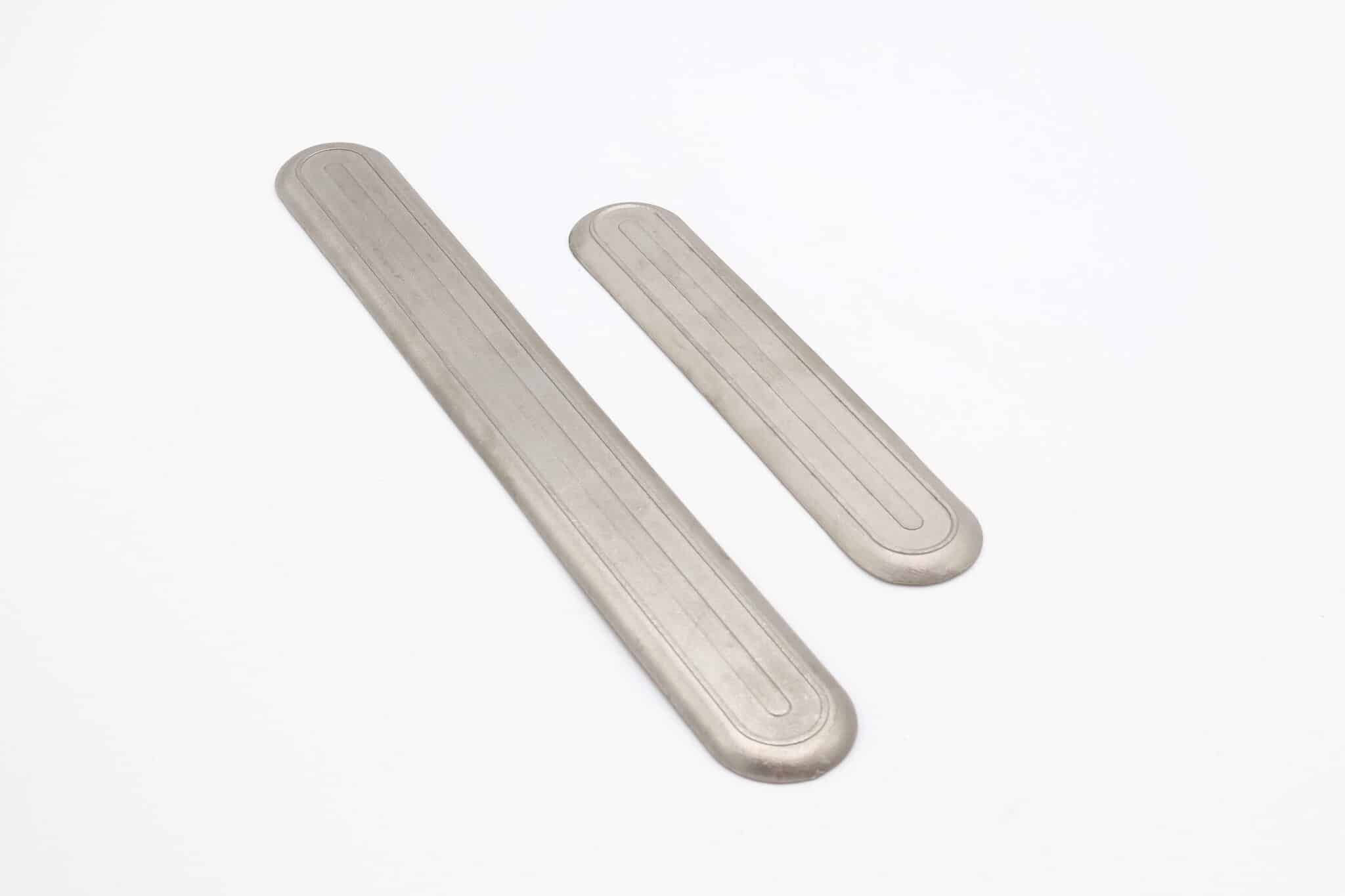

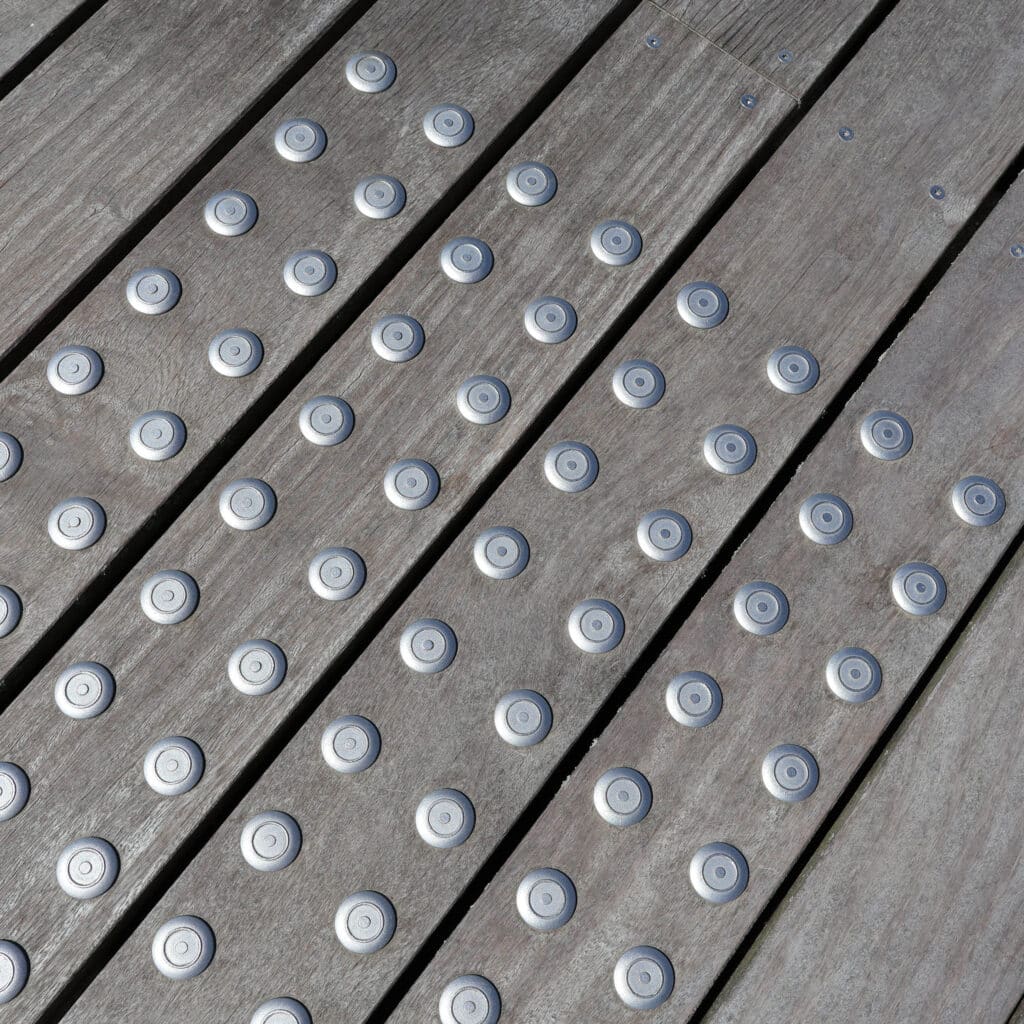

Soloelementer

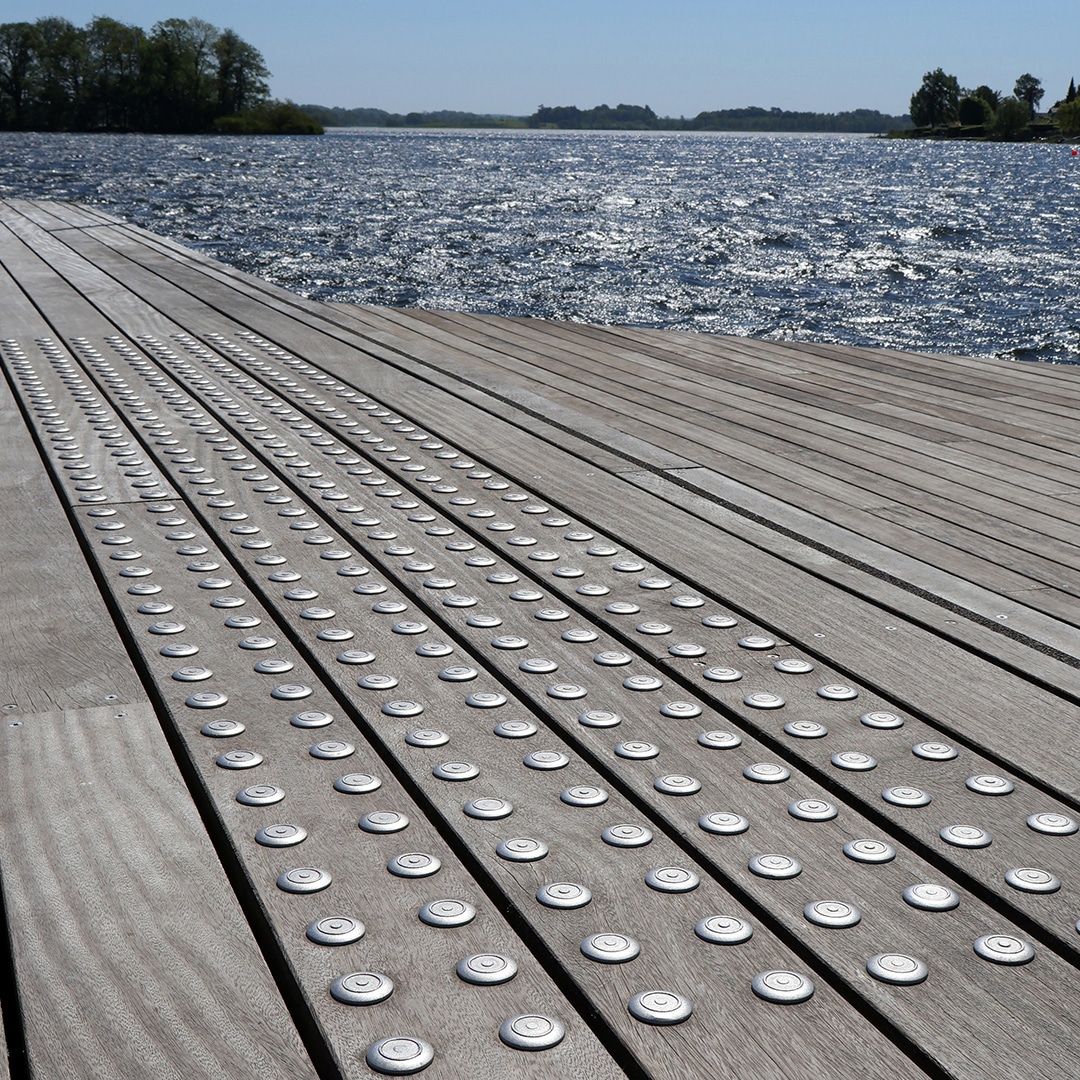

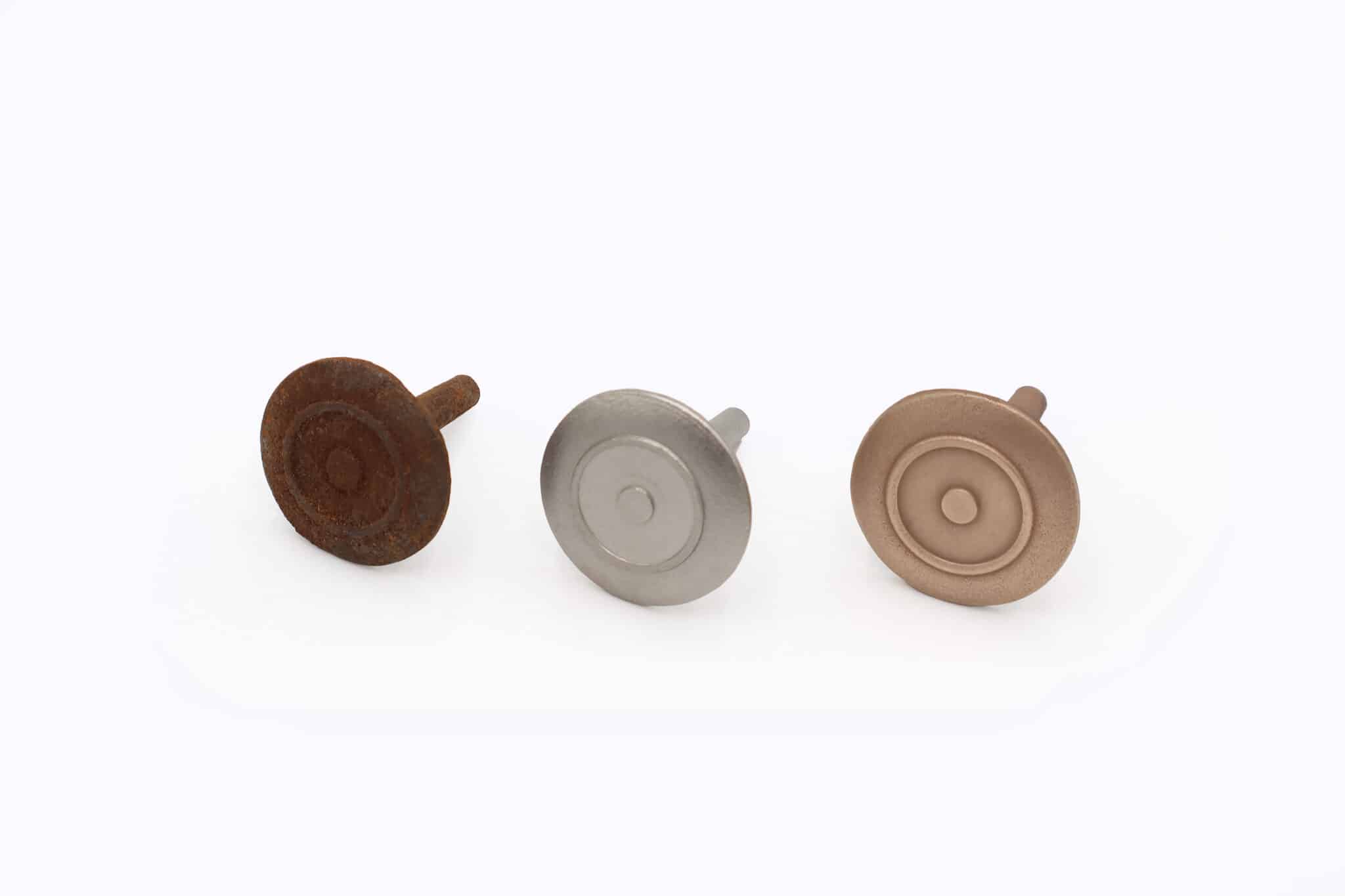

Soloelementerne er ledeelementer, der monteres enkeltvis på den eksisterende belægning. De kan monteres både udendørs og indendørs og er meget velegnede til reception, elevator, toilet, til og fra hovedindgangen m.m. Soloelementerne kan leveres i støbejern, rustfast stål eller bronze – alle materialer med en høj slidstyrke.
Fordele ved vores taktile ledelinjer
Prisvindende dansk design
GH Forms taktile ledelinjer Pictoform® er skabt i samarbejde med Knud Holscher og landskabsarkitekt Charlotte Skibsted. Vores Pictoform® ledelinjer har vundet den danske designpris ID Prisen og den globale designpris iF Award.
EPD-certificeret
Vores ledelinjer i støbejern er – som de eneste på markedet – EPD-certificeret iht. anerkendte europæiske og internationale miljøstandarder. Ledelinjerne er støbt i 100 % genbrugs-jern, så klimaaftrykket er minimalt.
Danskproduceret kvalitet
Vi producerer ledelinjerne i støbejern på vores støberi i Borup. Det er din sikkerhed for høj kvalitet, kvalificeret rådgivning og leveringssikkerhed. Med Pictoform® ledelinjer får du et produkt, der holder i generationer.

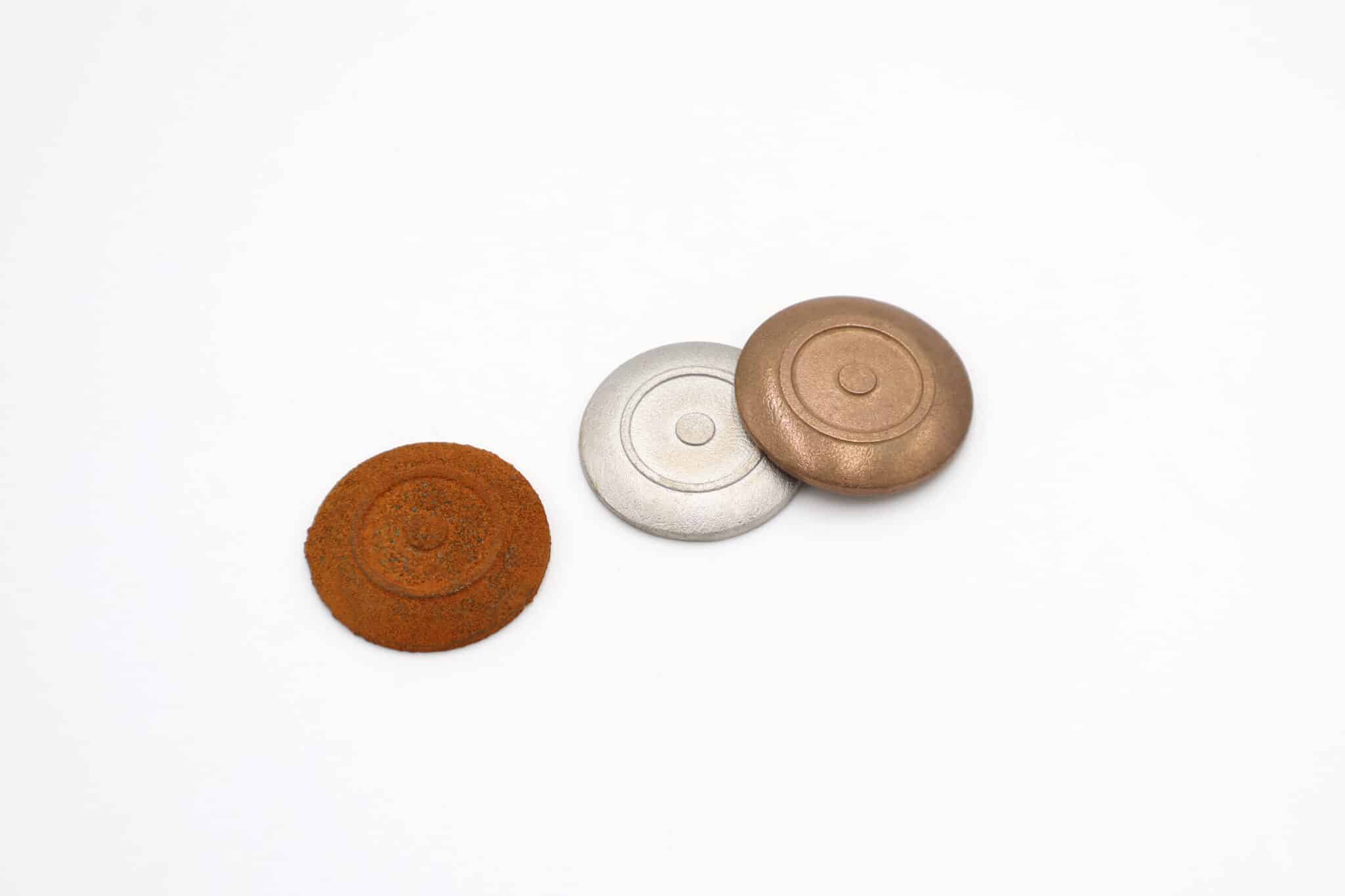

Vælg det rette materiale - vores ledelinjer og soloelementer fås i flere materialerne
Støbejern, Rustfaststål eller Bronze

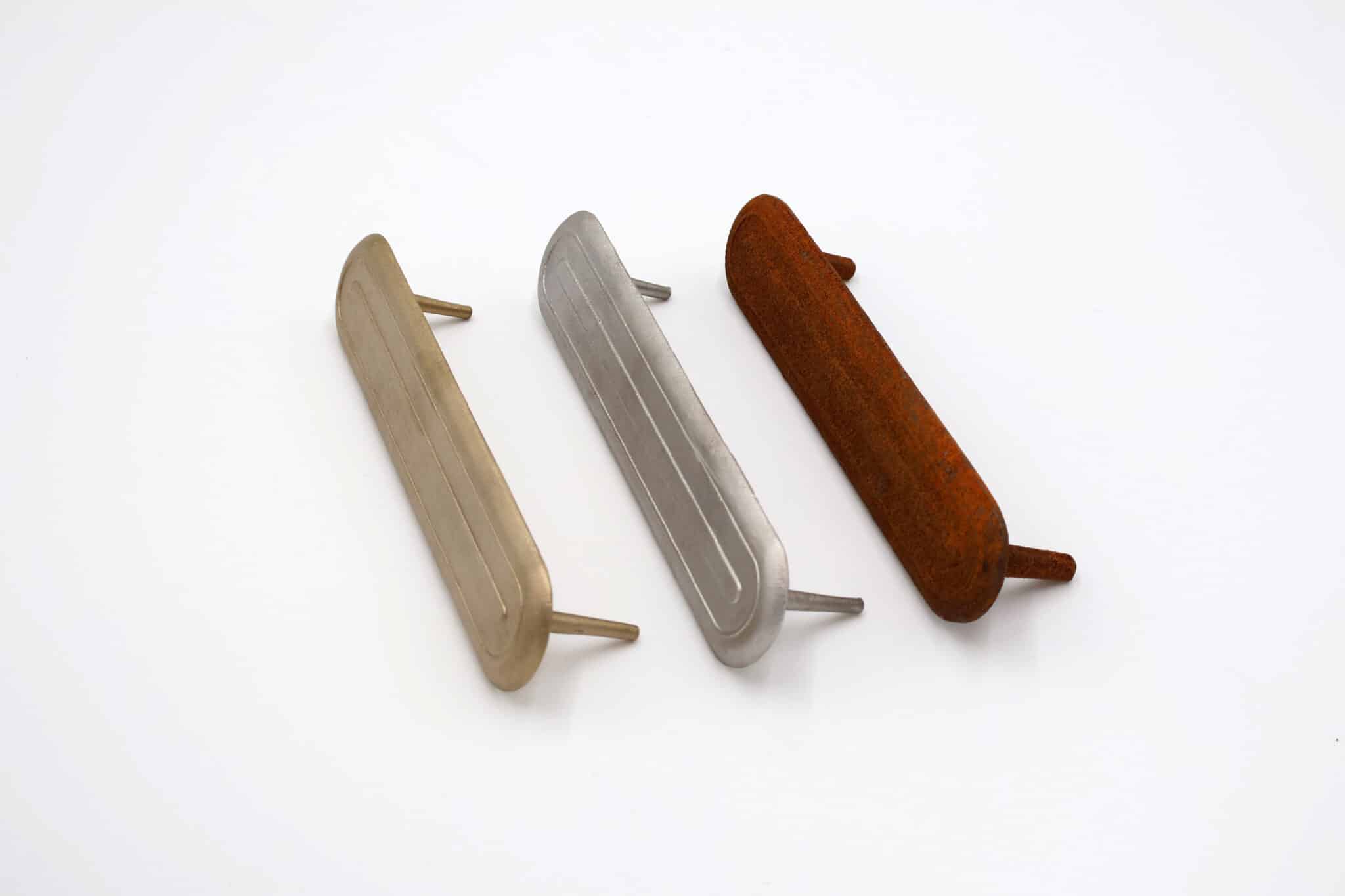

Støbejern

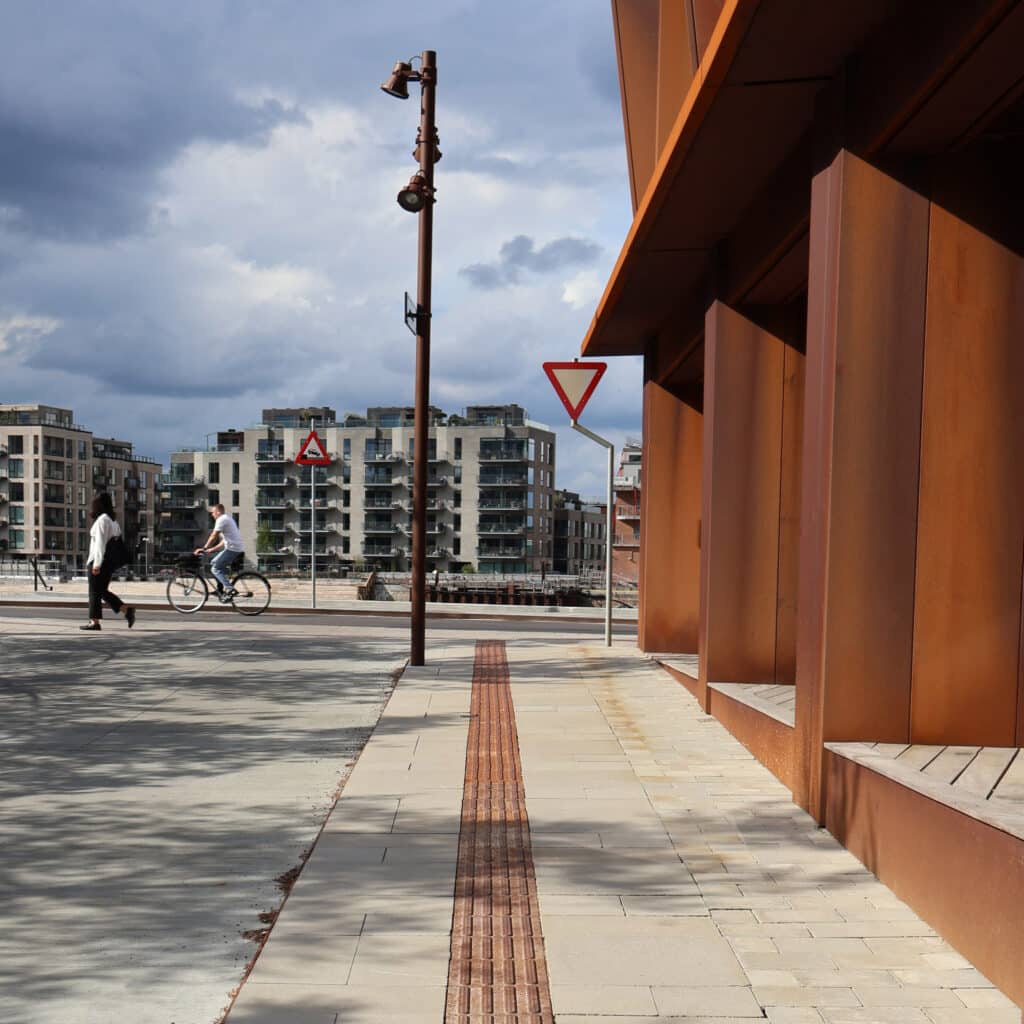

Ledelinjerne i støbejern er produceret af genbrugsjern og er EPD-certificerede. De har en høj slidstyrke og holdbarhed. De egner sig specielt godt til en lys flisebelægning – her vil støbejernets mørke farve være en god kontrast, hvilket vil gøre det lettere for svagtseende at finde og følge ledelinjerne.
Rustfaststål
Soloelementer i rustfast stål er syrefaste og slidstærke. De fungerer godt som kontrast til en mørk flisebelægning, hvilket gør dem mere tydelige for svagtseende. Soloelementerne i rustfast stål kan desuden ilægges en kontrastfarve for at gøre dem endnu mere tydelige. De produceres også med en selvlysende kontrastfarve, der lyser om natten. Elementernes lysfølsomme partikler lader op i løbet af døgnets lyse timer, selv under svage lysforhold.
Bronze
Soloelementer i bronze giver et eksklusivt udtryk til dit projekt. Elementerne fremstilles af kvalitets-bronze, der er syrefast og tåler stor slitage.
En verden af muligheder
Vejledende retningslinjer

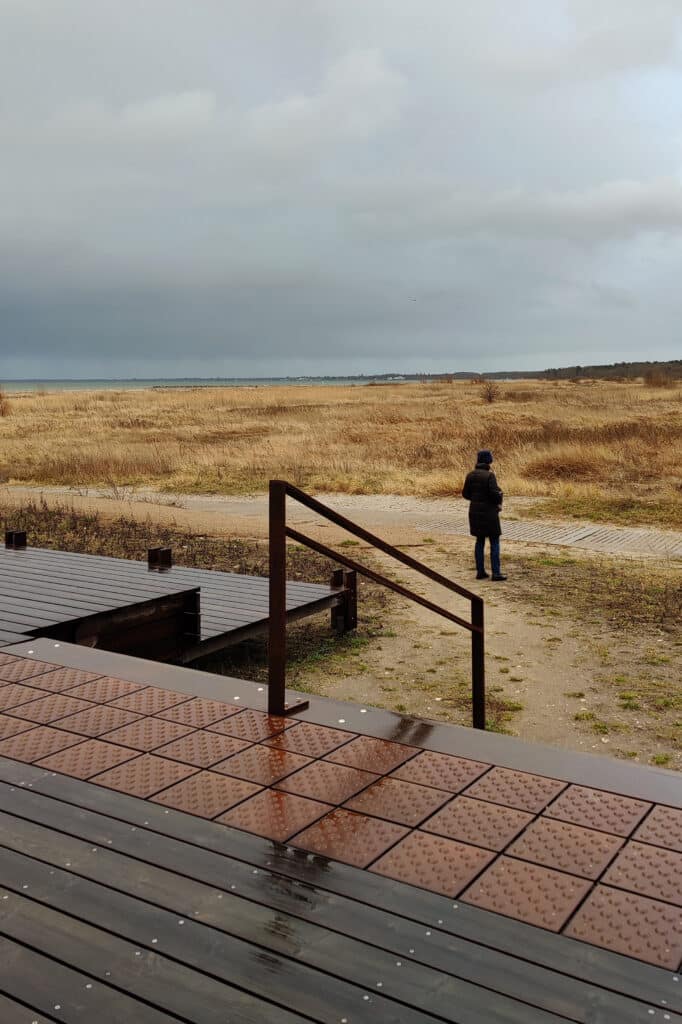

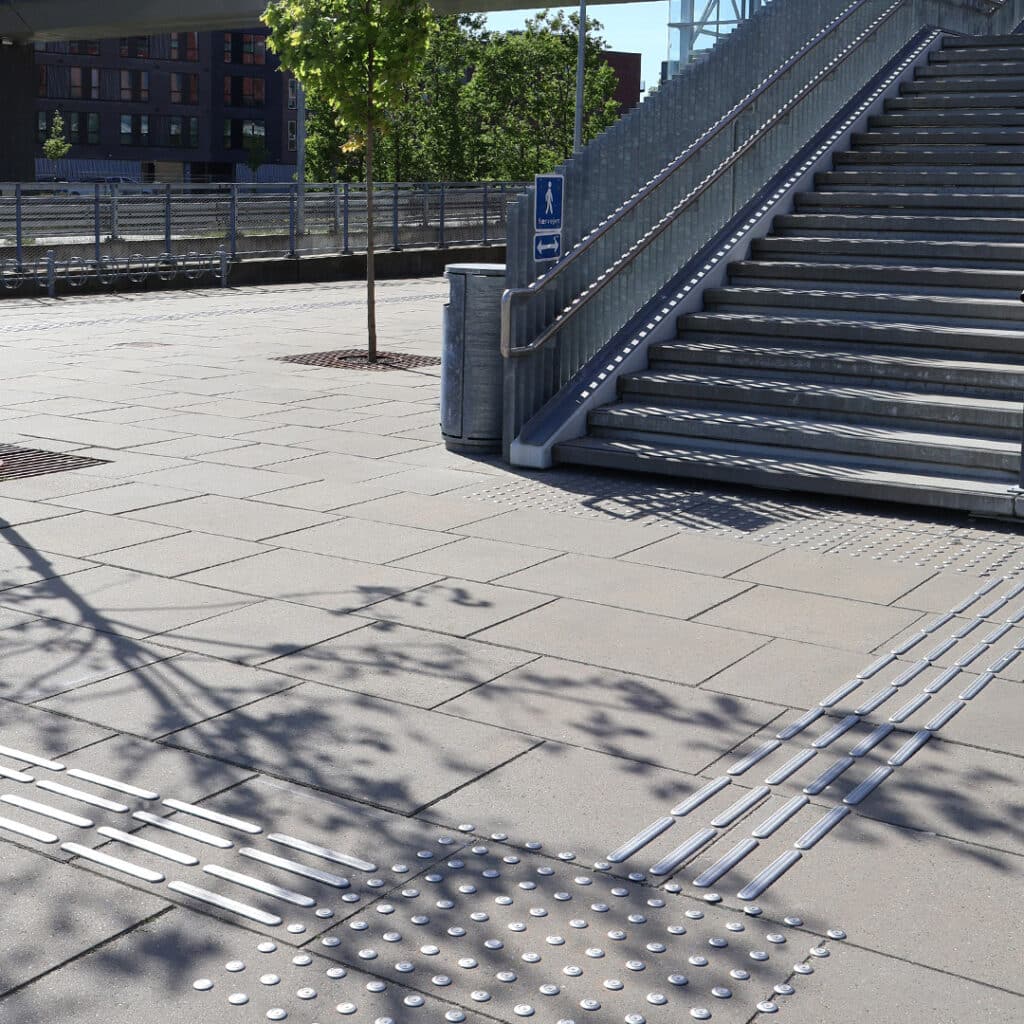

Ved trapper
Mindst 300 mm før trappens øverste trin placeres et opmærksomhedsfelt på 600 mm i hele trappens bredde.

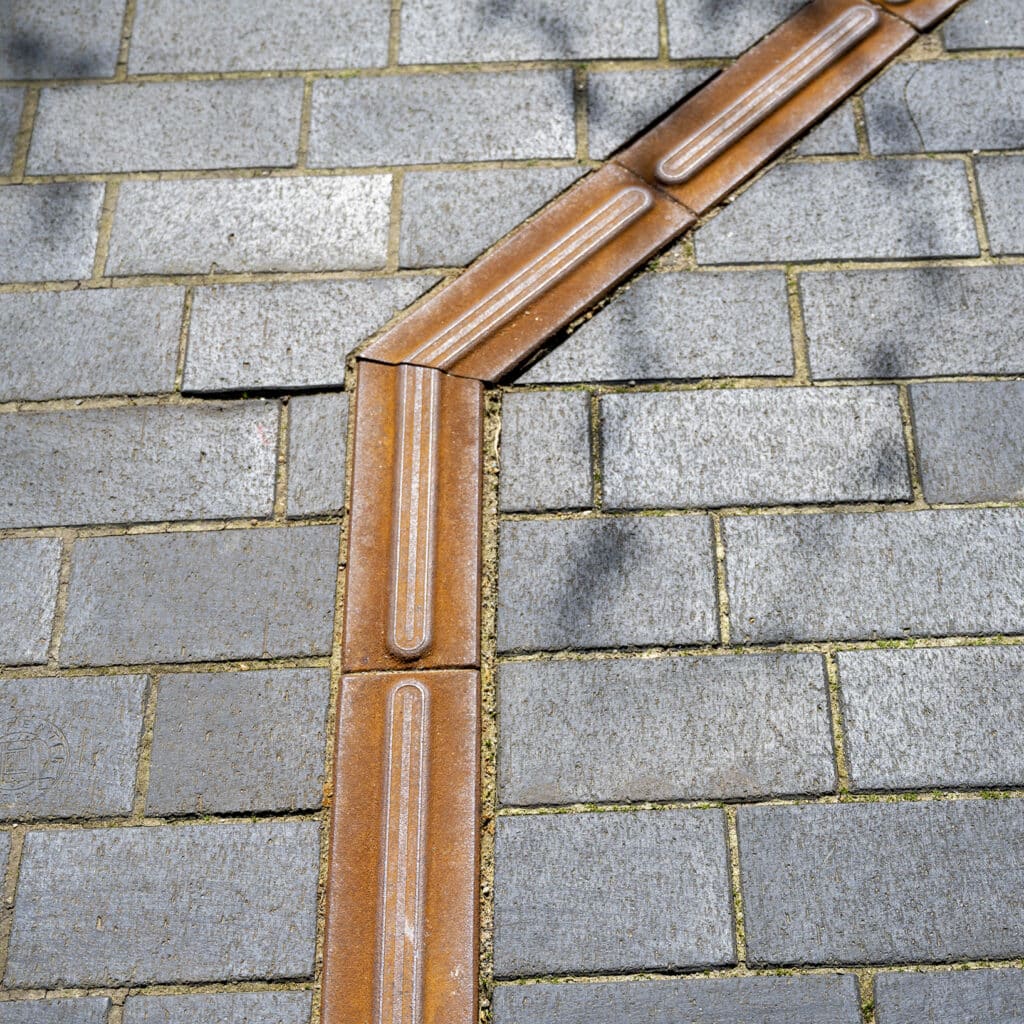

Ved retningsændringer
Der placeres et kvadratisk eller rundt opmærksomhedsfelt, hvor
ledelinjer mødes, vinkelret på opmærksomhedsfeltet.

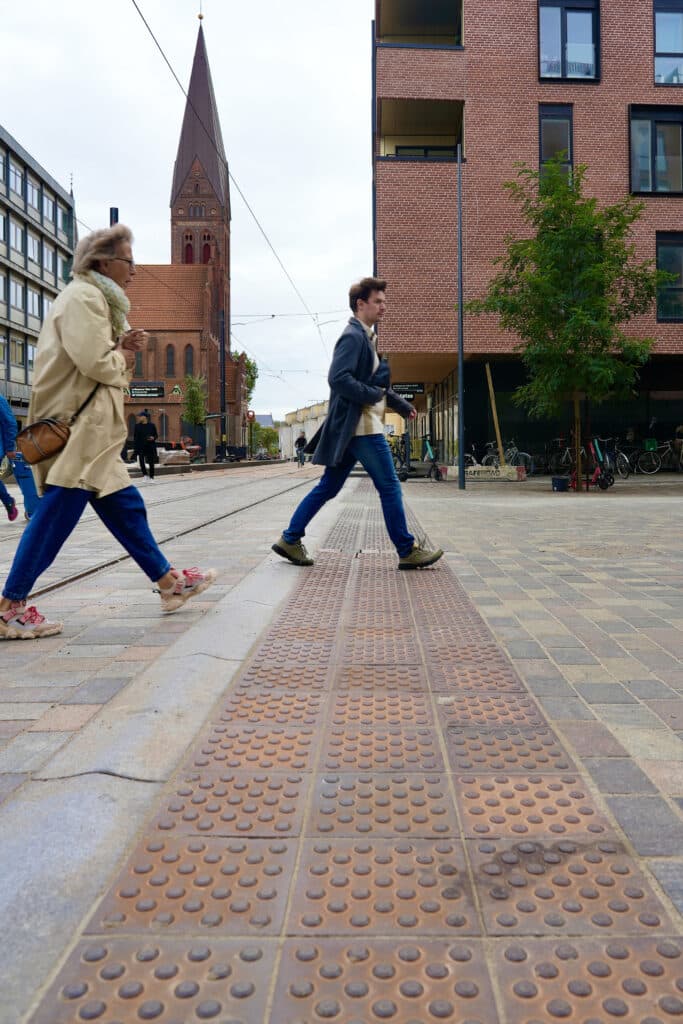

Ved fodgængerfelt
Mindst 300 mm før stop placeres et opmærksomhedsfelt på mindst
600 mm i fodgængerovergangens bredde.

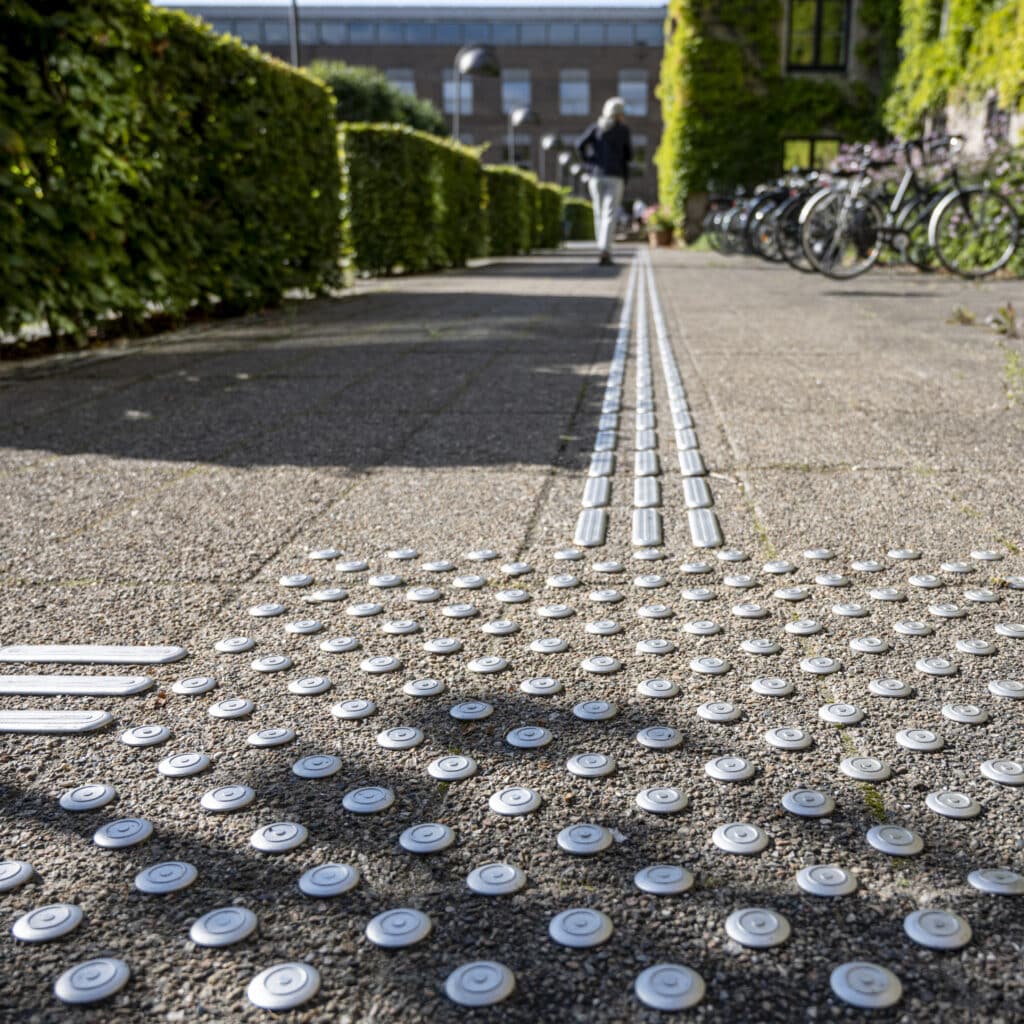

Lange strækninger
Ledelinjer lægges så de følger de naturlige ganglinjer og kan føles med fod eller stok.

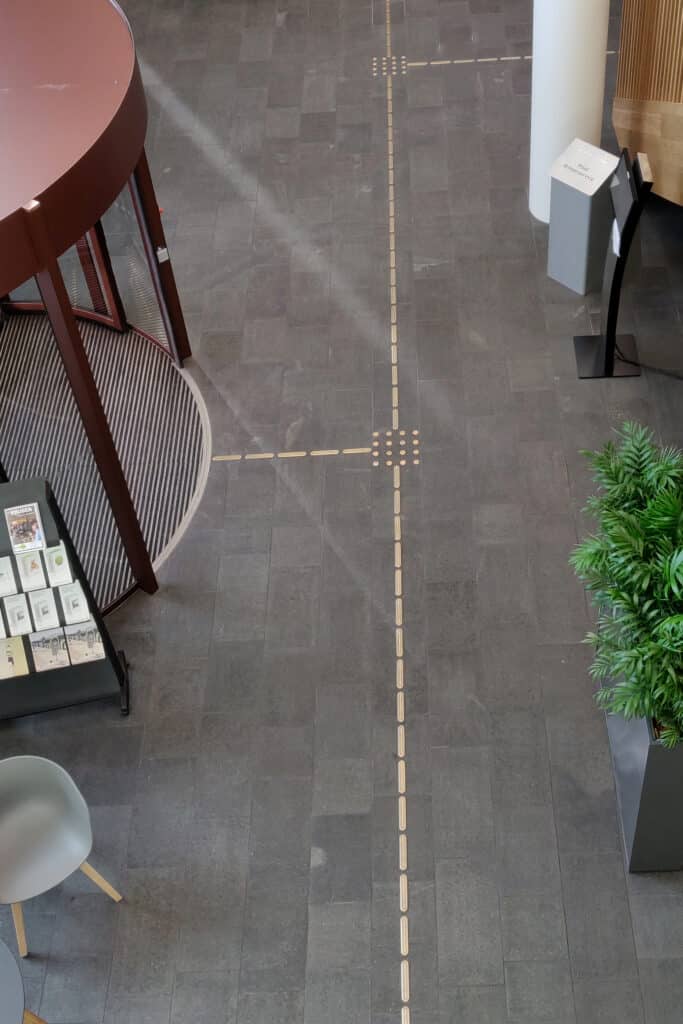

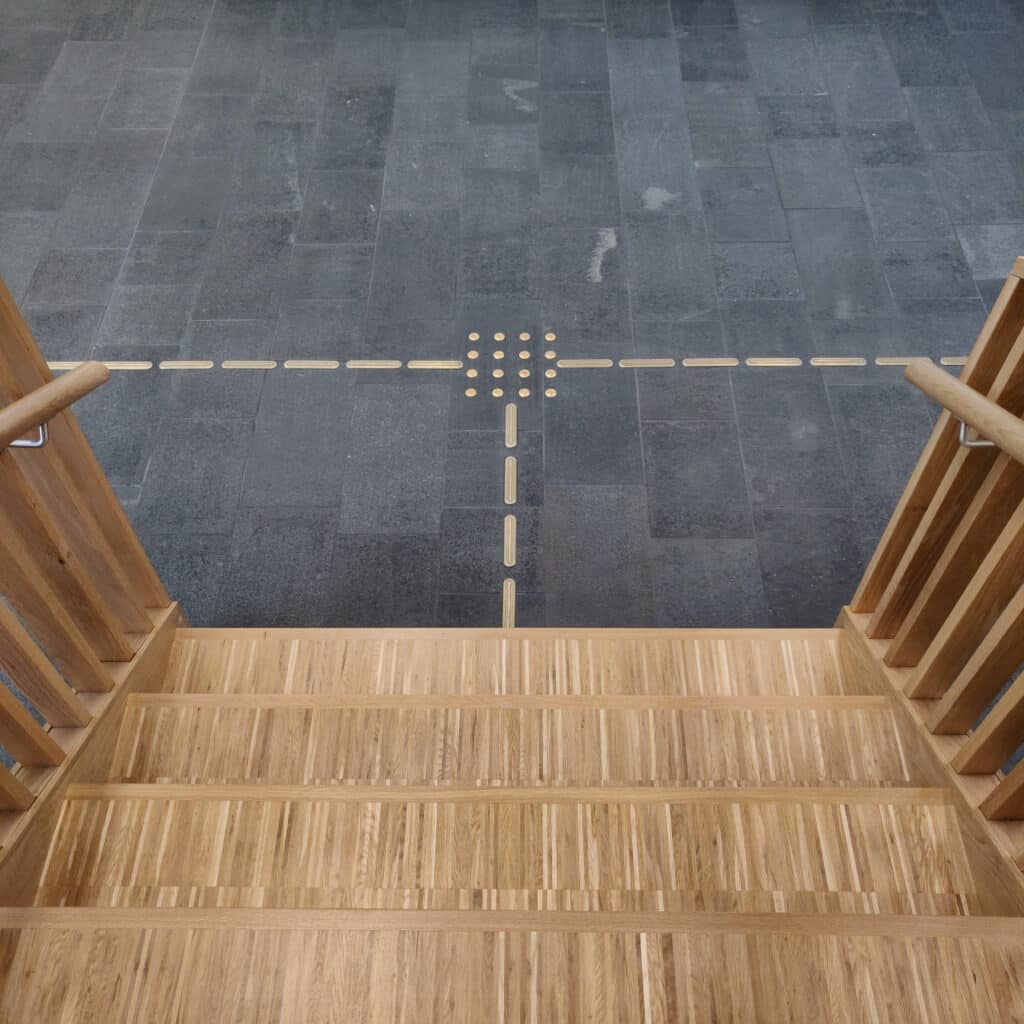

Indendørs ledelinjer
Indendørs ledelinjer ses ofte ved offentlige institutioner ved ex. reception, elevator, toilet, til og fra hovedindgangen mm.
Ved åbne pladser
På større åbne pladser, torve mm. hvor der ikke er andet at orientere sig efter, etableres en ledelinje med opmærksomhedsfelter.
Ofte stillede spørgsmål

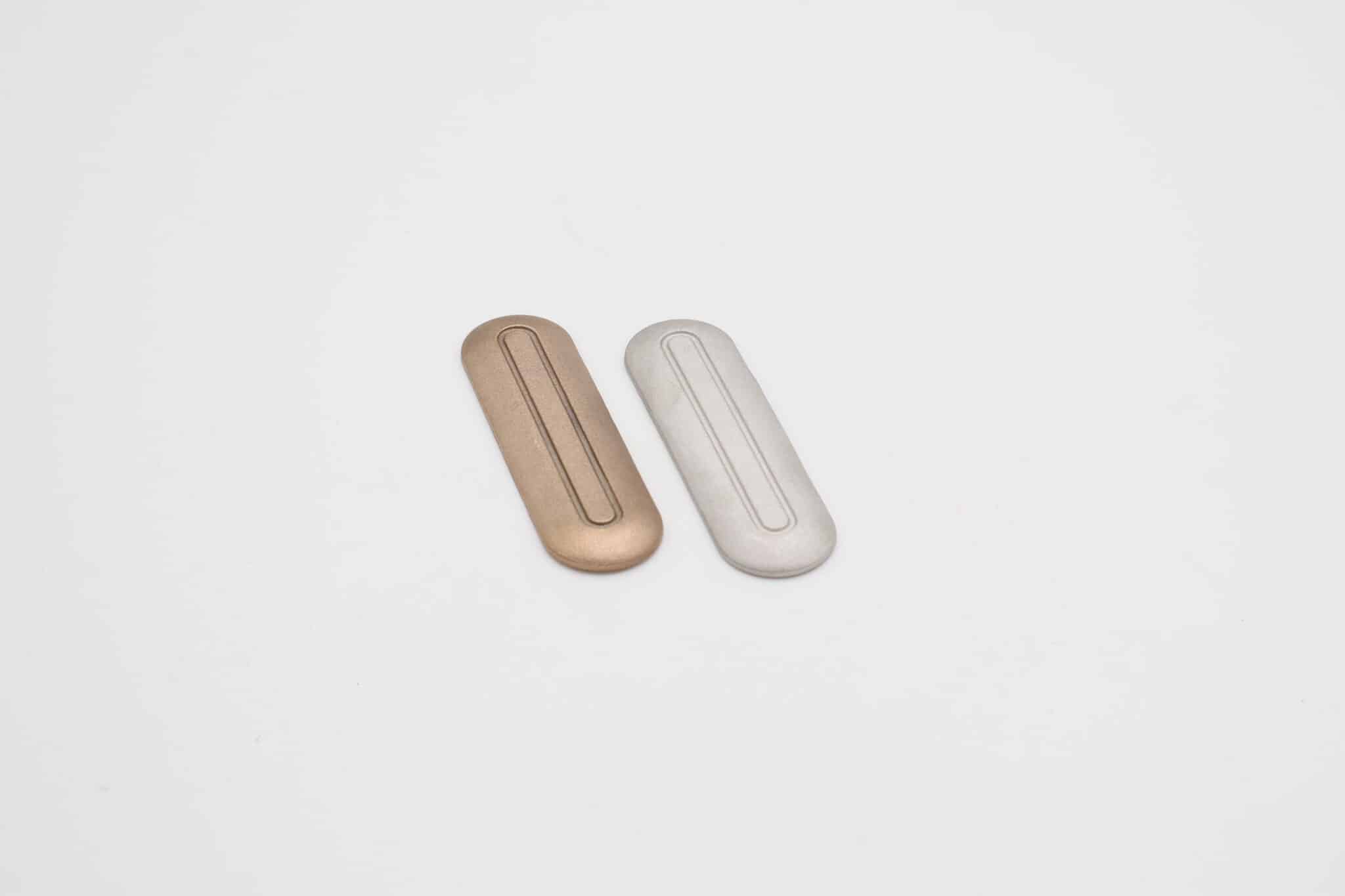

Hvad er forskellen på Pictoform® 26 og Pictoform® 36?
Pictoform® 26 findes i to mål: 26 x 70 mm og 26 x 90 mm. Knopelementet måler Ø26 mm.
Pictoform® 36 findes i målene: 36 x 180 mm og 36 x 290 mm. Knopelementet måler Ø36 mm.
Pictoform® 36 er mere mærkbar og markant. Desuden afgiver flisen en klang ved berøring med mobilitystokken. Pictoform® 36 bruges oftest udendørs.
Pictoform® 26 giver en blødere bølget og organisk linje. Pictoform® 26 bruges oftest indendørs, men kan naturligvis også bruges udendørs
Hvad menes der med at støbejernsflisen har en god akustik?
Støbejernsflisen har den fordel, at den lyd som støbejernet afgiver, når den bankes let på med mobilitystokken, er med til at guide de blinde og svagsynede. Akustikken fra støbejernet er altså et ekstra element som hjælper de blinde og svagsynede med at identificere, at det er ledelinjen man befinder sig på.
Vi anbefaler støbejernsfliser og -klinker (alt efter belægningen) ved nyetablering af belægning, mens soloelementer anbefales til eksisterende belægning.
Hvordan beregner jeg mængden på soloelementer?
Vi hjælper med mængdeberegning alt afhængig om det er Pictoform® 26 eller Pictoform® 36 – soloelementer eller fliser.

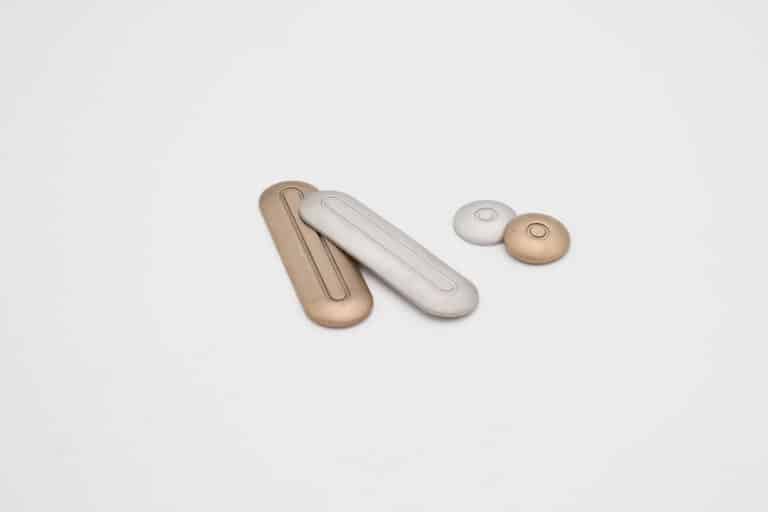

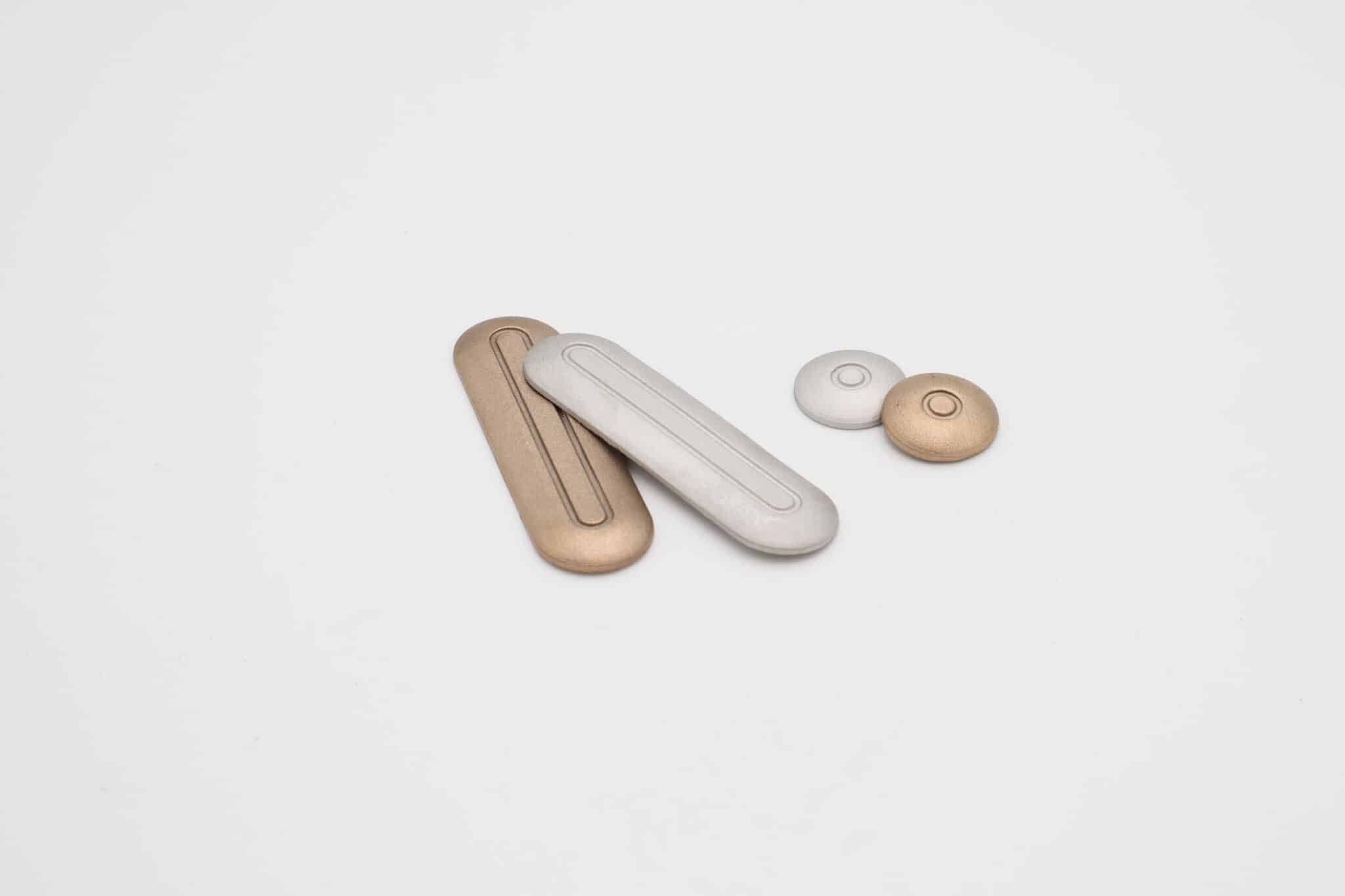

Hvornår bruger man ledelinjen og hvornår bruger man knopelementet?
Systemet er meget enkelt med to elementer for markeringer:
Her kan laves stop/attention, en strækning eller et retningsskift, fx ved fodgængerovergange vises retningen over gaden med elementer.
Ledelinjeelementet består af gentagelse af en aflang form og betyder ”gå”, mens knopelement der placeres i felter betyder ”fuld opmærksomhed”.
Kan vi bruge jeres ledelinjer indendørs?
Ja, ledelinjer kan også monteres indendørs. Der kan være brug for ledelinjer til fx reception, elevator, toilet, fra og til hovedindgang og så videre. Indendørs kan et mindre opmærksomhedsfelt være tilstrækkeligt, da ganghastigheden i reglen vil være lavere indendørs end udendørs. Det er primært soloelementerne der monteres indendørs.

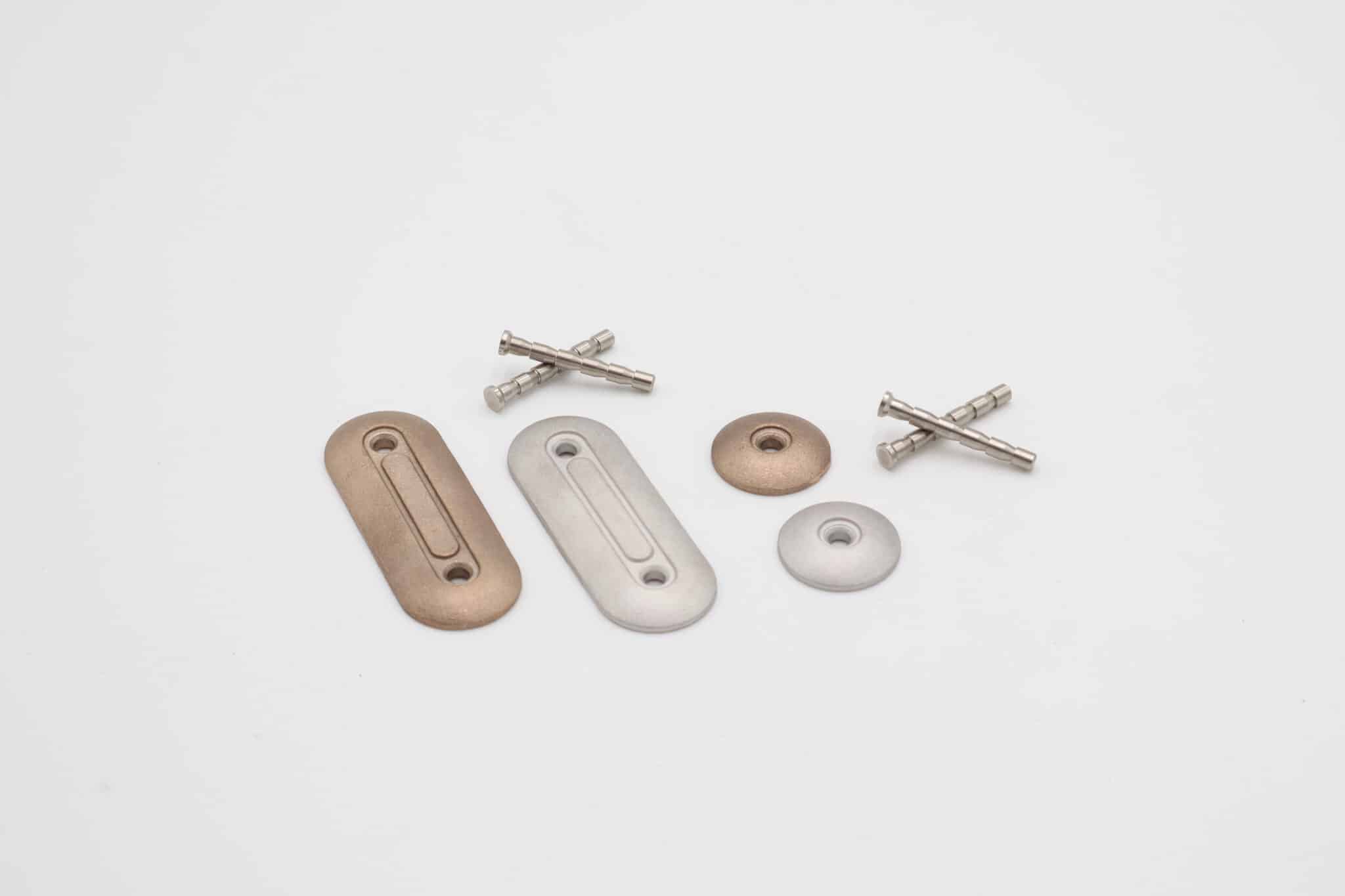

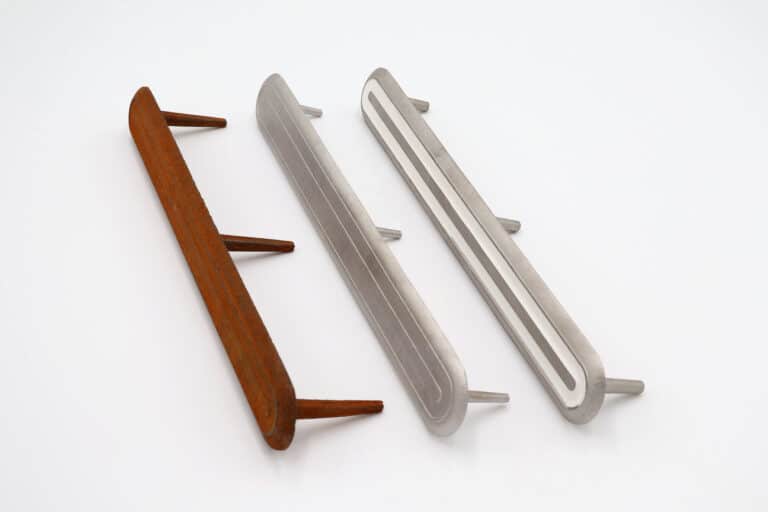

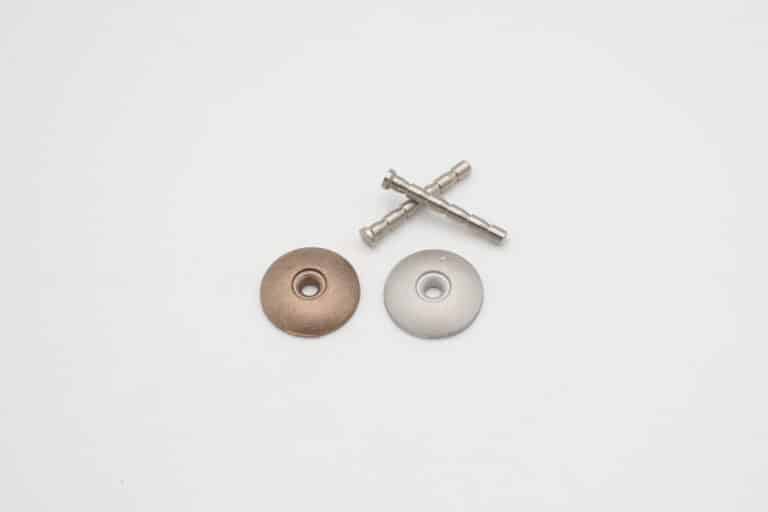

Hvordan monterer man soloelementerne?
Vi anbefaler, at soloelementer monteres af GH Forms egne montører eller af en af vores faste samarbejdspartnere i Norden. Kun på denne måde kan vi stå inde for holdbarheden af de monterede ledelinjer og opmærksomhedsfelter. Soloelementer monteres ved at lime dem direkte på belægningen, hvilket fungerer flere steder indendørs eller de bores fast med dorn, hvor det muligt.
Kan man bestille en skabelon til montage af soloelementer?
Ja, hvis I vælger selv at montere soloelementerne anbefaler vi altid at tilkøbe skabeloner til montagen.
Hvorfor vælge soloelementer med kontrastfarve?
Vi fremstiller Pictoform® 36 soloelementer med kontrastfarve. Det kan være en rød, hvid, sort eller selvlysende farve.
Ønskes en ekstra accentuering af ledelinjer og opmærksomhedsfelter, kan kontrastfarven vælges med selvlysende effekt i den støbte epoxy.
Elementernes lysfølsomme partikler lader op i løbet af døgnets lyse timer selv under svage lysforhold. I mørket afgiver elementerne en fluorescerende lyseffekt, der holder sig på et synligt niveau natten igennem.
Findes der miljødokumentation på jeres ledelinjer?
Ja, vores ledelinjer i støbejern er EPD-certificerede – en miljøvaredeklaration der er udviklet iht. anerkendte europæiske og internationale standarder med kravene i EN 15804.
